Cara Membuat Garis Sumbu atau Center Line di Autocad

Assalamualaikum. Dalam membuat gambar teknik, ada beberapa jenis garis yang fungsinya bisa membuat gambar lebih mudah dimengerti. salah satunya adalah garis sumbu atau center line. garis ini berada di tengah / diantara 2 garis utamanya. bentuknya berupa garis putus-putus, agar terlihat perbedaan antara garis lainnya. biasanya garis sumbu memiliki ketebalan yang kurang dari 0.9 mm (tipis).

Pertemuan kali ini, saya mau membahas cara membuat garis sumbu di autocad. supaya sobat bisa lebih jago lagi dalam menggambar.

Jika kalian pernah mendengar Garis As maka maknanya sebenarnya sama dengan garis sumbu. karena sama-sama berada ditengah. inilah patokan orang dalam membuat bowplank saat tahap pertama pembangunan bangunan. jadi gambarnya juga harus lengkap garis sumbunya.

Cara Membuat Garis Sumbu Secara Manual di Autocad

Untuk membuat garis sumbu, kita membutuhkan perintah Line (garis) yang kemudian diubah jenisnya menjadi garis putus-putus

Sebagai latihan saya akan membuat garis dibagian tengah pada Persegi panjang dibawah ini.

Pertama buatlah garis melintang tepat ditengah persegi. pastikan Snap (OSNAP) berstatus On. supaya titik tengah (midpoint terlihat).

Setelah itu seleksi garis tersebut. kemudian pergi ke Linetype - pilih Center. jika pilihan Center tidak ada. maka klik Other - Load - cari garis Center - Kemudian Ok. oke ulangi kembali, maka garis center sudah bisa dilihat pada list linetype.

Seperti inilah hasilnya. garis sumbu sudah terlihat.

Membuat Garis Sumbu Secara Otomatis di Autocad 2017 keatas

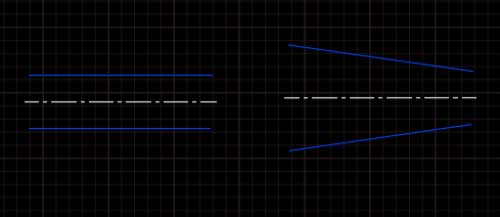

Bagi sobat yang sudah memiliki Autocad 2017 atau versi diatasnya lagi, maka harus bersenang hati. karena di Autocad jenis ini, sudah ada fitur Centerline. jadi kita sudah bisa membuat garis tengah dengam mudah.

Catatan : Perintah centerline hanya berfungsi untuk Line dan Polyline. kalau untuk Arc dan Polyarc tidak bisa.

  • Ketikkan = Centerline - Enter
  • Kemudian pilih Garis atas dan bawah
  • Maka garis tengah langsung muncul seketika. mudahkan.

Baca juga :

Nah seperti itulah cara membuat garis sumbu dengan cepat di autocad. semoga bisa membantu proses drafting gambar teknik sobat. terima kasih sudah berkunjung - Assalamualaikum.
